DOCUMENTATION

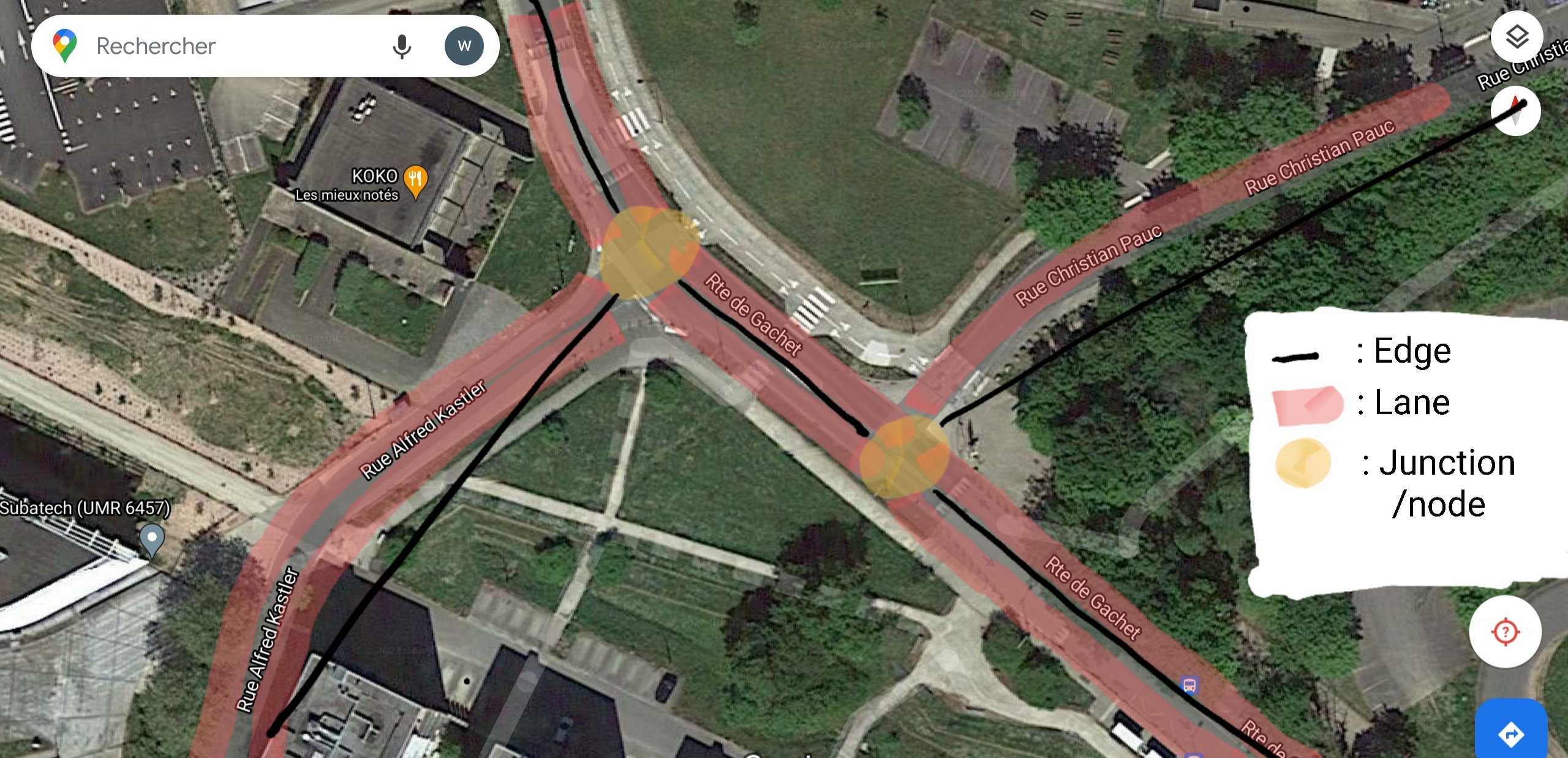

Reseau routier .net.xml de SUMO
Edge
Relie deux nodes, il possède un ID unique le décrivant et les deux ID des nodes composant ses extrémitées. Il ne possède pas directement d'information concernant le tracé de la route, ces données sont fournis par les lanes Un edge est considéré comme "interne" si il est inclus dans une jonction
Lane
Comme le nom l'indique, decris une voie de la route. Possède un ID et un index numéroté de droite à gauche, une vitesse maximale autorisé, une longueur. Le tracé de la route est defini par la propriètée "shape" qui est composée d'une liste de position x,y
Junction/Node
Une jonction entre plusieurs routes. Possède un ID, une position (x,y), une liste des voies qui s'y intersecte, une liste des voies internes qui la compose, un shape qui l'englobe
Implémentation
main.py
Imports
imports "classiques" :
import os, sys
import time
imports pour sumo, honnêtement je suis pas sur qu'on en ai besoin si la librairie est installée avec pip mais bon c'était le code recommandé ici :
if 'SUMO_HOME' in os.environ:
tools = os.path.join(os.environ['SUMO_HOME'], 'tools')
sys.path.append(tools)
else:
print("please declare environment variable 'SUMO_HOME'")
imports pour Qt :
from PySide6.QtCore import Qt, QTimer
from PySide6.QtWidgets import QApplication, QMainWindow
from PySide6.QtGui import QSurfaceFormat, QAction
import du fichier contenant la description de interface, generée par uic :
from window import Ui_MainWindow
le fichier contenant la boucle principale de maj :
from mainLoop import mainLoop
Classe MainWindow
On définit la classe MainWindow qui hérite de QMainWindow
class MainWindow(QMainWindow):
La fonction __init__ est la fonction qui est appellée quand on crée l'objet (le constructeur)
def __init__(self):
On fait appel à la fonction __init__ de la superclass, donc on execute le code d'initialisation de la classe QMainWindow
super(MainWindow, self).__init__()
On genere l'interface à partir du fichier générée par QT Designer
self.ui = Ui_MainWindow()
self.ui.setupUi(self)
On initialise la boucle de mise à jour
self.mainLoop = mainLoop(self)
On donne à la boucle principale le widget qui nous sert à afficher les infos (l'interface avec position, vitesse,... à droite de l'écran) Après il est transmis à chaque voiture qui décident de ce quelles vont afficher
self.mainLoop.addInfosDisplay(self.ui.infos)
On génere le menu (l'interface en haut de l'écran) Avec le menu general, qui as un sous-menu (File), qui as un sous-menu (Open), qui as deux sous-actions (ouvrir le réseau et ouvrir les vehicules) Pour chaque action on les relient (connect) à un fonction qui serat executée quand on cliquerat sur le bouton
fileMenu = self.menuBar().addMenu("&File")
openMenu = fileMenu.addMenu("&Open")
openNet = QAction("&Open Network",self)
openNet.setStatusTip("Open Network file (.net.xml)")
openNet.triggered.connect(self.mainLoop.openNetwork)
openMenu.addAction(openNet)
openVeh = QAction("&Open Vehicles",self)
openVeh.setStatusTip("Open Vehicle description (.rou.xml)")
openVeh.triggered.connect(self.mainLoop.openVehicles)
openMenu.addAction(openVeh)
On crée un timer qui va executer toutes les 1/60s (60fps) la fonction update de notre boucle principale
timer = QTimer(self)
timer.timeout.connect(self.mainLoop.update)
timer.start(1.0/60)
Cette fonction est appelée à chaque appui sur le clavier, ici si la touche est Esc ou Q on arrète le programme
def keyPressEvent(self, e):
if e.key() == Qt.Key_Escape or e.key() == Qt.Key_Q:
self.close()
main
__name__ est defini à "__main__" seulement si on est dans le fichier principal (i.e pas dans un module)
Donc cette portion de code est celle executée quand on lance main.py
if __name__ == "__main__":
On crée une QApplication, comme ça Qt se demerde pour gérer l'event loop, le context,...
app = QApplication()
On définie les propriètés par defaut de la surface, j'avais mis ça pour activer l'AA mais ça à l'air foiré (cf)
format = QSurfaceFormat()
format.setDepthBufferSize(24)
format.setVersion(3, 2)
format.setSamples(4)
format.setProfile(QSurfaceFormat.CoreProfile)
QSurfaceFormat.setDefaultFormat(format)
On crée notre objet de fenetre principale défini juste au dessus
window = MainWindow()
window.show()
Finalement on lance l'event loop, et on quitte dès qu'elle retourne
sys.exit(app.exec())
